流体粘度测量
应用概述
随着工业技术的提高，对成品材料特性的要求也越来越高。大到航空母舰，小到植入芯片，所用的零部件和构架材料在调制过程大多都需要结合搅拌扭力来获得可靠数据。 我们FUTEK的扭矩传感器，尤其是TFF系列产品， 量程从0.035N-m到56Nm，分辨率优至0.0003mN-m，可以帮你实现精确测量。
使用产品
1只TFF425法兰式静态扭矩传感器，后续有多种信号模块可搭配，如USB220-USB串口输出采集模块、IDA100-USB串口兼模拟量输出模块、IDC305-SPI兼模拟量输出mini OEM模块。
使用说明：
|

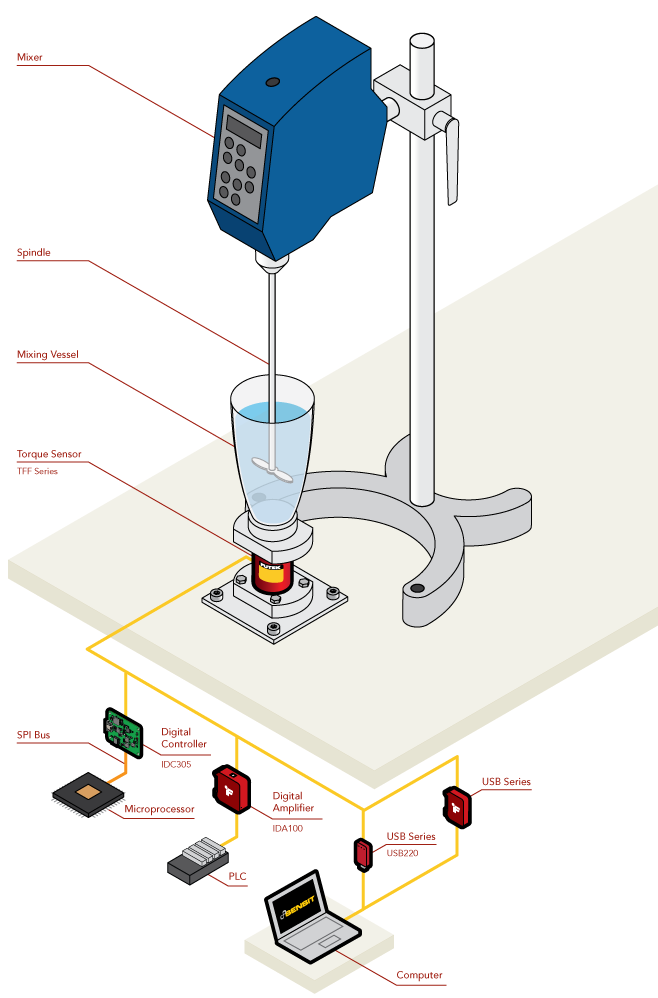

* TFF425静态扭矩传感器安装在实验台面，流体容器置于其上端，传感器轴心、容器轴心、搅拌轴心保持为同一轴线。
* 粘度计电动机上的搅拌轴浸入液体中。
* 搅拌轴按特定速度转动，同时TFF425实时感应搅拌轴输出的扭矩。
* TFF425输出可以连到IDA100，同时具有数字和模拟输出，经过PLC实现读数与控制。
* 如需要通过微处理器的方式，可以考虑使用使用mini OEM模块-IDC305，通过SPI发送实现闭环控制。
* TFF425输出还可以连接到高分辨的USB220模块，采集数据并提供USB串口信号，传输到FUTEK的SENSIT软件或者用户二次开发程序。
* 这些数据可用于满足ASMT D562、ASTMD1084-16、ISO3448的要求。
* 在其他场合，还可以使用TRS系列轴式动态扭矩传感器配置USB520进行测量。
|
|
||||||||||||||||||
